Балка двутавровая

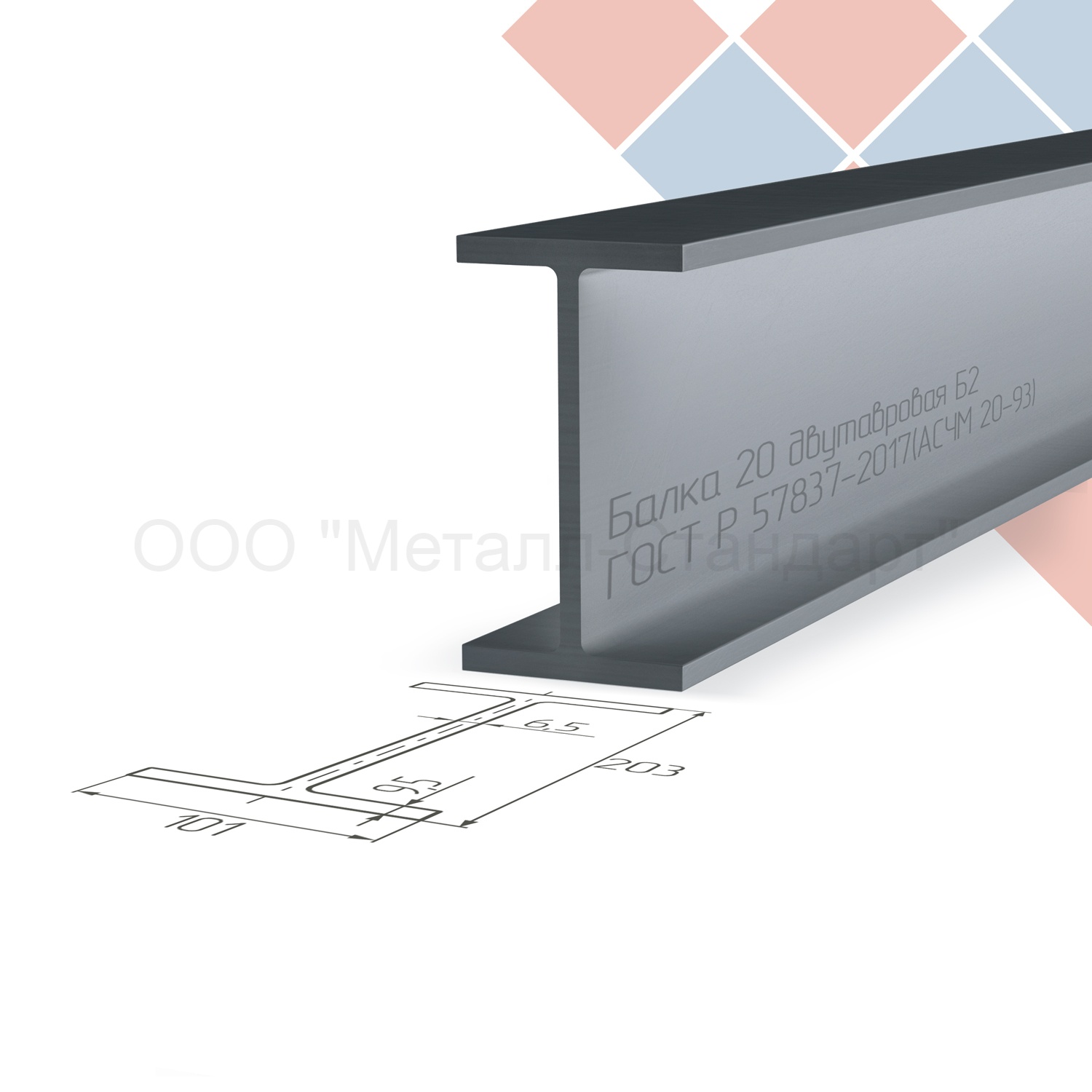

Металлическая двутавровая балка — один из основных видов стального проката, применяемого в строительстве. Также изделия востребованы в промышленности, главным образом, в машиностроении. Причина популярности двутавра — высокая жесткость при небольшом весе. Прочностью прокат приблизительно в семь раз превосходит швеллер с аналогичной площадью сечения. Следует помнить, что двутавровые балки не рассчитаны на сопротивление скручивающим нагрузкам.
Типичные конструкции, изготавливаемые из двутавра:
- в крупнопанельном, гражданском и промышленном строительстве — перекрытия, колонны, опорные конструкции, мосты и подвесные пути, тоннели;
- при строительстве быстровозводимых зданий — каркасы межэтажных перекрытий, несущие каркасы, кровельные конструкции;
- в машиностроении — ребра жесткости в нагруженных конструкциях.
Разновидности двутавровых балок
В зависимости от способа изготовления, прокат подразделяется на горячекатаный и сварной. Металлические балки могут изготавливаться как с параллельными внутренними гранями полок, так и с наклонными. В соответствии с ГОСТ 26020-83, балки с параллельным расположением полок выпускаются в следующих видах:
- узкополочные;
- нормальные;
- среднеполочные;
- широкополочные;
- опорно-колонного типа.
В свою очередь, прокат с наклонными гранями делится на:
- обычный. Уклон внутренних граней в таких балках варьируется от 6 до 12 %;
- монорельсовые, с наклоном не более 12 %. Из такого проката изготавливают подвесные пути;
- сварные. Балки этого типа имеют уклон внутренних граней до 16 % и применяются преимущественно для укрепления проходов в шахтах.
Также двутавр различают по точности изготовления:
- высокоточный, специального назначения;
- горячекатаный, обычной точности;
- горячекатаный, повышенной точности.
Наконец, в зависимости от длины, металлические двутавровые балки подразделяют на мерные, немерные и кратные мерные.
Размеры и обозначения
|
Номер двутавра |
Размеры, мм |
Вес метра, кг |
|||
|
h |
b |
s |
t |
||
|
10 |
100 |
55 |
4,5 |
7,2 |
9,46 |
|
12 |
120 |
64 |
4,8 |
7,3 |
11,5 |
|
14 |
140 |
73 |
4,9 |
7,5 |
13,7 |
|
16 |
160 |
81 |
5 |
7,8 |
15,9 |
|
18 |
180 |
90 |
5,1 |
8,1 |
18,4 |
|
20 |
200 |
100 |
5,2 |
8,4 |
21 |
|
22 |
220 |
110 |
5,4 |
8,7 |
24 |
|
24 |
240 |
115 |
5,6 |
9,5 |
27,3 |
|
27 |
270 |
125 |
6 |
9,8 |
31,5 |
|
30 |
300 |
135 |
6,5 |
10,2 |
36,5 |
|
33 |
330 |
140 |
7 |
11,2 |
42,2 |
|
36 |
360 |
145 |
7,5 |
12,3 |
48,6 |
|
40 |
400 |
155 |
8,3 |
13 |
57 |
|
Балка широкополочная |
|||||
|
20Ш1 |
194 |
150 |
6 |
9 |
30,6 |
|
25Ш1 |
244 |
175 |
7 |
11 |
44,1 |
|
30Ш1 |
294 |
200 |
8 |
12 |
56,8 |
|
30Ш2 |
300 |
201 |
9 |
15 |
68,6 |
|
35Ш1 |
340 |
250 |
9 |
14 |
65,3 |
|
35Ш2 |
340 |
250 |
9 |
14 |
79,7 |
|
40Ш1 |
383 |
299 |
9,5 |
12,5 |
88,6 |
|
40Ш2 |
390 |
300 |
10 |
16 |
106,7 |
|
45Ш1 |
440 |
300 |
11 |
18 |
123,5 |
|
50Ш1 |
482 |
300 |
11 |
15 |
114,2 |
|
50Ш2 |
487 |
300 |
14,5 |
17,5 |
138,4 |
|
50Ш3 |
493 |
300 |
15,5 |
20,5 |
156,1 |
|
50Ш4 |
499 |
300 |
16,5 |
23,5 |
173,38 |
|
Балка колонная |
|||||
|
20К1 |
196 |
199 |
6,5 |
10 |
41,4 |
|
20К2 |
200 |
200 |
8 |
12 |
49,9 |
|
25К1 |
246 |
249 |
8 |
12 |
62,6 |
|
25К2 |
250 |
250 |
9 |
14 |
72,4 |
|
25К3 |
253 |
251 |
10 |
15,5 |
80,2 |
|
30К1 |
298 |
299 |
9 |
14 |
87 |
|
30К2 |
300 |
300 |
10 |
15 |
94 |
|
30К3 |
300 |
305 |
15 |
15 |
105,8 |
|
30К4 |
304 |
301 |
11 |
17 |
105,8 |
|
35К1 |
342 |
348 |
10 |
15 |
109,1 |
|
35К2 |
350 |
350 |
12 |
19 |
136,5 |
|
40К1 |
394 |
398 |
11 |
18 |
146,6 |
|
40К2 |
400 |
400 |
13 |
21 |
171,7 |
|
40К3 |
406 |
403 |
16 |
24 |
200,1 |
|
40К4 |
414 |
405 |
18 |
28 |
231,9 |
|
40К5 |
429 |
400 |
23 |
35,5 |
290,8 |
Производство
Горячекатаные балки. В качестве заготовки для изготовления этого проката применяют слитки или слябы сплошного сечения, раскатываемые в прокатных станах. Будущий двутавр пропускается через множество роликов разного диаметра, одновременно удлиняясь и принимая нужную форму. Метод горячего проката позволяет получать большие объемы продукции. Недостаток — сравнительно большая цена, обусловленная сложностью прокатного оборудования.
Сварные балки. Такие двутавровые балки получают путем сваривания листовых заготовок. Все операции проводятся автоматически и не требуют участия оператора. Предварительно разрезанные заготовки собираются на прихватки, после чего свариваются под флюсом. Далее прокат пропускается через ролики для правки геометрии. На заключительном этапе балка подвергается дробеструйной обработке и покрывается защитным слоем.
Метод сварки позволяет получать нестандартный прокат, в том числе перфорированный и переменного сечения. Масса сварного проката довольно хорошо поддается оптимизации, что удобно в случаях, когда вес двутавра должен укладываться в строгий коридор. Цена такой продукции ниже, чем у горячекатаной.
Материалы, применяемые при производстве металлических балок
Изделия изготавливают преимущественно из углеродистой и низколегированной стали по ГОСТ 380 и ГОСТ 5884 соответственно. Эти материалы сочетают дешевизну с высокой коррозионной стойкостью. Углеродистая и низколегированная сталь позволяют получить прочный прокат, демонстрирующий высокую сопротивляемость изгибающим нагрузкам. Материалы хорошо свариваются и обрабатываются, сохраняют прочность при отрицательных температурах. Для наилучшей антикоррозионной защиты балки из этих сталей рекомендуется обрабатывать защитными составами.
|
Наименование |
Характеристики |
Цена, руб. |
Ед. изм. |
|
Балка 10 ст3сп/пс5 |
дл=12.0м, с ост., имп. |
50 700,00 |
т |
|
Балка 12 Б1 ст3сп/пс5 |
дл=12.0м с ост. |
66 400,00 |
т |
|
Балка 12 Б1 ст3сп/пс5 |
дл=6.0м с ост. |
66 400,00 |
т |
|
Балка 12 ст3сп/пс5 |
дл=12.0м, с ост., имп. |
50 700,00 |
т |
|
Балка 14 Б1 ст3сп/пс5 |
дл=12.0м с ост. |
66 400,00 |
т |
|
Балка 14 Б1 ст3сп/пс5 |
дл=6.0м с ост. |
66 400,00 |
т |
|
Балка 14 ст3сп/пс5 |
дл=12.0м с ост., имп. |
63 000,00 |
т |
|
Балка 14 ст3сп/пс5 |
дл=9.0м, имп. |
63 000,00 |
т |
|
Балка 16 Б1 ст3сп/пс5 |
дл=12.0м с ост. |
66 400,00 |
т |
|
Балка 16 Б1 ст3сп/пс5 |
дл=6.0м с ост. |
66 400,00 |
т |
|
Балка 16 ст3сп/пс5 |
дл=12.0м с ост., имп. |
63 000,00 |
т |
|
Балка 18 ст3сп/пс5 |
дл=12.0м с ост. |
54 000,00 |
т |
|
Балка 18 ст3сп/пс5 |
дл=12.0м с ост., имп. |
54 000,00 |
т |
|
Балка 20 Б1 ст3сп/пс5 |
дл=12.0м с ост. |
54 750,00 |
т |
|
Балка 20 К1 ст3сп/пс5 |
дл=12.0м с ост. |
54 750,00 |
т |
|
Балка 20 К2 ст3сп/пс5 |
дл=12.0м с ост. |
54 750,00 |
т |
|
Балка 20 ст3сп/пс5 |
дл=12.0м с ост. |
52 500,00 |
т |
|
Балка 20 ст3сп/пс5 |
дл=12.0м с ост., имп. |
52 500,00 |
т |
|
Балка 20 Ш1 ст3сп/пс5 |
дл=12.0м с ост. |
54 750,00 |
т |
|
Балка 24 М ст3сп/пс5 |
дл=12.0м с ост. |
54 000,00 |
т |
|
Балка 24 М ст3сп/пс5 |
дл=12.0м с ост., имп. |
54 000,00 |
т |
|
Балка 25 Б1 ст3сп/пс5 |
дл=12.0м с ост. |
54 750,00 |
т |
|
Балка 25 Б2 ст3сп/пс5 |
дл=12.0м с ост. |
54 750,00 |
т |
|
Балка 25 К1 ст3сп/пс5 |
дл=12.0м с ост. |
54 750,00 |
т |
|
Балка 25 К2 ст3сп/пс5 |
дл=12.0м с ост. |
54 750,00 |
т |
|
Балка 25 К2 ст3сп/пс5 |
дл=4.42м |
44 750,00 |
т |
|
Балка 25 Ш1 ст3сп/пс5 |
дл=12.0м с ост. |
63 450,00 |
т |
|
Балка 30 Б1 ст3сп/пс5 |
дл=12.0м с ост. |
54 750,00 |
т |
|
Балка 30 Б2 ст3сп/пс5 |
дл=12.0м с ост. |
54 750,00 |
т |
|
Балка 30 К1 ст3сп/пс5 |
дл=12.0м с ост. |
54 750,00 |
т |
|
Балка 30 К2 ст3сп/пс5 |
дл=12.0м с ост. |
54 750,00 |
т |
|
Балка 30 М ст3сп/пс5 |
дл=12.0м с ост. |
62 000,00 |
т |
|
Балка 30 ст3сп/пс5 |
дл=12.0м с ост., имп. |
54 500,00 |
т |
|
Балка 30 ст3сп/пс5 |
дл=4.0м, б/у |
40 000,00 |
т |
|
Балка 30 ст3сп/пс5 |
дл=4.9м , б/у |
40 000,00 |
т |
|
Балка 30 Ш1 ст3сп/пс5 |
дл=12.0м с ост. |
54 750,00 |
т |
|
Балка 30 Ш2 ст3сп/пс5 |
дл=12.0м с ост. |
54 750,00 |
т |
|
Балка 35 Б1 ст3сп/пс5 |
дл=12.0м с ост. |
54 750,00 |
т |
|
Балка 35 Б2 ст3сп/пс5 |
дл=12.0м с ост. |
54 750,00 |
т |
|
Балка 35 К1 ст3сп/пс5 |
дл=12.0м с ост. |
63 450,00 |
т |
|
Балка 35 К2 ст3сп/пс5 |
дл=12.0м с ост. |
63 450,00 |
т |
|
Балка 35 К2 ст3сп/пс5 |
дл=5.7м |
53 450,00 |
т |
|
Балка 35 Ш1 ст3сп/пс5 |
дл=12.0м с ост. |
63 450,00 |
т |
|
Балка 35 Ш2 ст3сп/пс5 |
дл=12.0м с ост. |
63 450,00 |
т |
|
Балка 36 М ст3сп/пс5 |
дл=12.0м с ост. |
59 200,00 |
т |
|
Балка 36 М ст3сп/пс5 |
дл=3.5м, б/у |
40 000,00 |
т |
|
Балка 36 М ст3сп/пс5 |
дл=4.55м, б/у |
40 000,00 |
т |
|
Балка 36 М ст3сп/пс5 |
дл=6.0м, б/у |
40 000,00 |
т |
|
Балка 36 М ст3сп/пс5 |
дл=6.4м, б/у |
40 000,00 |
т |
|
Балка 40 Б1 ст3сп/пс5 |
дл=12.0м с ост. |
50 350,00 |
т |
|
Балка 40 Б2 ст3сп/пс5 |
дл=12.0м с ост. |
50 350,00 |
т |
|
Балка 40 К1 ст3сп/пс5 |
дл=12.0м с ост. |
50 750,00 |
т |
|
Балка 40 К2 ст3сп/пс5 |
дл=12.0м с ост. |
50 750,00 |
т |
|
Балка 40 К2 ст3сп/пс5 |
дл=4.6м |
43 000,00 |
т |
|
Балка 40 Ш1 ст3сп/пс5 |
дл=12.0м с ост. |
50 350,00 |
т |
|
Балка 40 Ш2 ст3сп/пс5 |
дл=12.0м с ост. |
50 350,00 |
т |
|
Балка 45 Б1 ст3сп/пс5 |
дл=12.0м с ост. |
50 350,00 |
т |
|
Балка 45 Б2 ст3сп/пс5 |
дл=12.0м с ост. |
50 350,00 |
т |
|
Балка 45 М ст3сп/пс5 |
дл=12.0м с ост. |
57 950,00 |
т |
|
Балка 45 Ш1 ст3сп/пс5 |
дл=12.0м с ост. |
50 350,00 |
т |
|
Балка 50 ст3сп/пс5 |
дл=6.0м, б/у |
40 000,00 |
т |
|
Балка 50 Б1 ст3сп/пс5 |
дл=12.0м с ост. |
50 350,00 |
т |
|
Балка 50 Б2 ст3сп/пс5 |
дл=12.0м с ост. |
50 350,00 |
т |
|
Балка 50 Ш1 ст3сп/пс5 |
дл=12.0м с ост. |
50 350,00 |
т |
|
Балка 50 Ш2 ст3сп/пс5 |
дл=12.0м, с ост. |
50 350,00 |
т |
|
Балка 55 Б1 ст3сп/пс5 |
дл=12.0м с ост. |
50 350,00 |
т |
|
Балка 55 Б2 ст3сп/пс5 |
дл=12.0м с ост. |
50 350,00 |
т |
|
Балка 60 Б1 ст3сп/пс5 |
дл=12.0м с ост. |
50 350,00 |
т |
|
Балка 60 Б2 ст3сп/пс5 |
дл=12.0м с ост. |
50 350,00 |
т |
|
Балка 60 Ш1 ст3сп/пс5 |
дл=12.0м с ост. |
48 750,00 |
т |
|
Балка 60 Ш2 ст3сп/пс5 |
дл=12.0м с ост. |
48 750,00 |
т |
|
Балка 70 Б1 ст3сп/пс5 |
дл=12.0м с ост. |
48 550,00 |
т |
|
Балка 70 Б2 ст3сп/пс5 |
дл=12.0м с ост. |
48 550,00 |
т |
|
Балка 70 Ш1 ст3сп/пс5 |
дл=12.0м с ост. |
47 850,00 |
т |
