Промышленные предприятия выпускают широкий ассортимент металлопроката, отдельные разновидности которого требуют особого рассмотрения. Одним из наиболее популярных в различных сферах деятельности видом проката является двутавровая балка.

Описание, ГОСТ, особенности, характеристики
Двутавровая балка (балка двутаврового сечения, двутавр или двутавровый профиль) - стандартное профильное изделие, выполненное из углеродистых и низколегированных марок сталей, выпуск осуществляется посредством метода горячего проката или сварки. Производство горячекатаных двутавров выполняется в соответствии с ГОСТом. Действующим стандартом является документ за номером 57837-2017. Главной особенностью двутавра является форма, напоминающая букву «Н», которая и обеспечивает изделиям уникальные характеристики, в частности, высокая жесткость и прочность. Одновременно с этим двутавр обладает невысокой стойкостью к скручиванию, как и другие открытые формы проката: швеллер, уголок.

Основными геометрическими характеристиками двутавра являются следующие параметры:
- высота (обозначается буквой «Н») - расстояние между двумя полками (плоскими площадками), показатель измеряется в мм., перевод значения в см. позволит получить номер двутавровой балки - от 10 до 60;
- ширина (В) - длина полок;
- толщина стенки (S) - толщина плоскости между полками, одна из наиболее важных характеристик, от которой зависит прочность и несущая способность двутавра;
- средняя толщина полки (t); полки имеют неправильную форму, к концам они сужаются, к месту примыкания со стенкой - расширяются вовнутрь; для определения средней толщины необходимо выполнить вычисления по следующей формуле: В (ширина полки) - S (толщина стенки) / 4;
- радиус внутреннего закругления полки в месте примыкания к стенке (R); благодаря примыканию полки к стенке не под прямым углом и обеспечиваются отличные прочностные характеристики;

- угол наклона внутренней части полки.

От перечисленных параметров зависят технические характеристики, поэтому они прописаны в ГОСТе и должны соблюдаться.

Достоинства и недостатки
Н-образная форма обеспечивает неоспоримые преимущества, двутавр в 30 раз жестче и 7 раз прочнее, чем квадратная балка аналогичного сечения. Двутавр не подвергается деформациям, выдерживает нагрузки во всех направлениях, обладает стойкостью к механическим воздействиям и атмосферным влияниям. Одновременно с этим двутавр с открытым сечением демонстрирует низкую стойкость к скручиванию, в 400 раз меньше в сравнении с показателем, показываемым круглой трубой. Поэтому на двутавр необходимо рассчитывать постоянную и переменную нагрузку.
Относительно небольшие затраты на производство обеспечивают низкую итоговую стоимость. Обусловлено это прежде всего особой формой двутавра, для получения которой требуется применения меньшего количества материала.

Двутавр демонстрирует стабильность размеров в процессе эксплуатации, т.е. балка не подвержена усадке. Несущая способность составляет до 500 кг/пог.м.. А вес погонного метра в свою очередь составляет примерно 7 кг. В результате балки возможно использовать для длинных прогонов, достигающих 24 метра, а для монтажа не требуется эксплуатация специальных грузоподъемных механизмов.

Сравнительно небольшой вес обеспечивает удобство при транспортировке, а форма делает возможным рациональное хранение и перевозку.
Монтаж облегчает возможность применения ручной газовой или электродуговой сварки.

Виды, маркировка и сферы применения
Металлический двутавр производится из нескольких видов стали:
углеродистая является наиболее популярным вариантом, порядка 80% изделий выполняется именно из данного вида, отличается высокой прочностью;

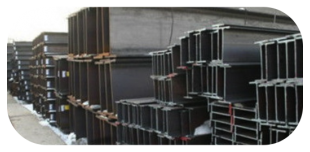

низколегированная прокатная имеет в составе алюминий, кремний и марганец, поэтому обладает стойкостью к динамическим нагрузкам;
сталь для мостостроения является наиболее прочным материалом, который к тому же устойчив к циклическим нагрузкам;
алюминиевые сплавы актуальны при необходимости уменьшения веса конструкции, также двутавры данного вида отличает повышенная корозионностойкость.
Кроме этого, в продаже возможно найти двутавры из древесины и железобетона. Профиль первого вида состоит из двух брусьев, между которыми располагаются плиты ОСБ. Деревянные двутавры используются для создания каркаса строений, устройства перекрытий и стропильных систем, возведения балконов и мансард. Отличаются стойкостью к деформациям даже при больших нагрузках, обладают гладкой поверхностью, монтаж не требует применения специальной техники. Железобетонные профили находят применение при возведении гражданских и промышленных зданий, перекрытий, металлоконструкций, мостовых опор, подвесных путей.
В соответствии с методом производства металлические двутавры делятся на горячекатаные и сварные. Каждая технология изготовления, а, соответственно, и готовый прокат обладают определенными достоинствами и недостатками. Горячекатаные двутавры производятся на специальных станках с вращающимися валиками посредством прокатки при значительных температурах. Формирование профиля осуществляется из стального слитка (болванки), прокатка которого позволяет получить монолитную балку. Слиток перемещается по рольгангу и обрабатывается расположенными в ряд валиками, в результате чего его длина значительно увеличивается, поперечное сечение - уменьшается, в результате получается форма двутавра. Метод отличается производительностью и простотой, но из-за применения сложного по конструкции оборудования обходится недешево. Горячая прокатка обеспечивает выпуск балок с целым рядом достоинств: монолитность профиля и отсутствие швов; наличие типоразмеров, соответствующих официальной документации; стандартные профили всегда доступны на складах производителей и поставщиков. Имеются у горячекатаных профилей и некоторые недостатки, в частности, наличие окалины на поверхности, увеличение длины пролета приводит к снижению несущей способности, выполненные из черной стали профили требуют проведения обработки антикоррозионными составами.

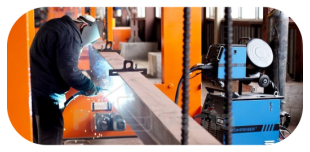

Сварные двутавры менее распространены, производятся на автоматизированных линиях. Процесс изготовления выглядит следующим образом: заготовки нарезаются, двутавровые профили собираются и свариваются по флюсом, осуществляется дополнительная прокатка для получения идеальной геометрии, поверхность зачищается, в завершении наносится защитное покрытие. Метод сварки актуален при возможности экономии металла, т.к. в одном изделии разрешено использовать две и более марок стали. Наиболее напряженные участки (пояса) балок производятся из высокопрочной стали, менее напряженные (стенки) - из малоуглеродистой, что обеспечивает снижение стоимости двутавра примерно на 5%. Балки с составом из нескольких марок стали именуют бистальными, их применение целсообразно при статических нагрузках. Сварные двутавры обладают меньшим весом в сравнении с горячекатаными, примерно на 30%, что позволяет сэкономить на строительстве фундамента и стен. Основным недостатком сварных профилей является наличие швов, которые снижают прочность. Для укрепления профиля привариваются ребра жесткости, что приводит к удорожанию изделий.
Классификация двутавра на отдельные виды осуществляется в соответствии с упомянутым выше ГОСТом. Соотношение размеров и условия работы позволяют разделить профили на балочные (Б), колонные (К), свайные (С) и изделия дополнительных серий: балочные и колонные (ДБ и ДК). Высота балочных двутавров значительно превышает показатель ширины полок. Используются балочные профили для армирования фундаментов и обустройства работающих на изгиб систем, крыш и лестниц. Балочные двутавры в свою очередь разделяются на нормальные или стандартные (Б) и широкополочные (Ш). Первые применяются при средних нагрузках, используются в основном при строительстве различных зданий и сооружений, мостов, тоннелей, эстакад, применяются в машиностроении, для создания рам грузовиков и вагонов, а также промышленном секторе, для устройства подкрановых путей. Широкополочные используются при повышенных нагрузках, отличается долговечностью, высокой прочностью, жесткостью, сопротивлением на изгиб и сжатие, находят применение для изготовления стропильных балок, рам для вагонов и прицепов, обвязки фундаментов. Колонные профили предназначены для возведения колонн, опор, ферм и других конструкциях, работающих в условиях нагрузок на сжатие, сжатие с изгибом и растяжения, отличаются прочностью.

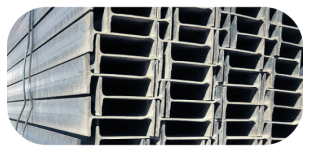

Фото нашей продукции из наличия:

 ​
